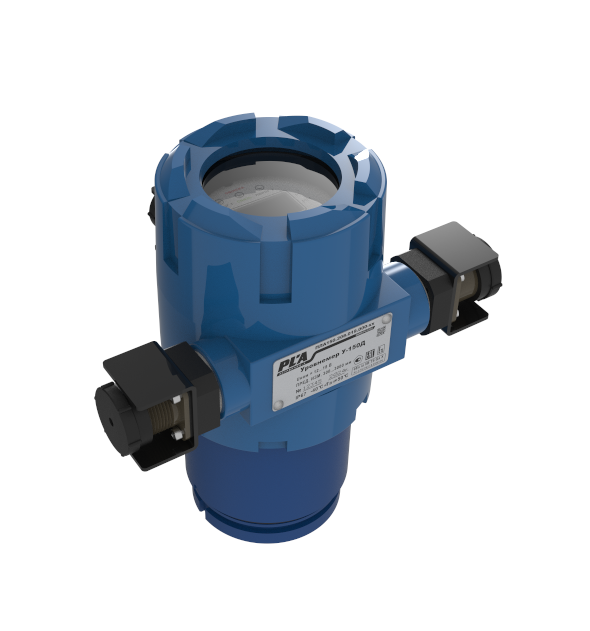

Уровнемер радиоволновой У-150 (с дисплеем)
|
Диапазон измерения уровня:
|
300 3000 |
|
Пределы допускаемой приведеной к НПИ дополнительной погрешности измерений уровня, % |
±1 |
|
Предел допускаемой приведеной к НПИ дополнительной погрешности измерений уровня, вызваной изменением температуры окружающего воздуха на каждые 100 С от нормальных условий, % |
± 0,75 |
|
Напряжение питание постоянного тока, В |
7,5...28 |
|
Потребляемая мощность, Вт, не более |
1,6 |
|
Интерфейс связи с компьютером и внешними цифровыми устройствами |
RS-485 |
|
Протокол передачи по интерфейсу RS-485 |
МоdBus |
|
Наличие выхода 4-20 мА |
+ |
|
Степень защиты по ГОСТ 14254-2015 |
IP66; IP67 |
|
Диапазон температур окружающей среды,оС |
от -40 до +50 |
|
Еx-маркировка |
0Ex ia IIB T5 Gа X |
|
Класс электрооборудования по ГОСТ 12.2.007.0-75 |
III |
|
Межповерочный интервал, мес. |
24 |
|

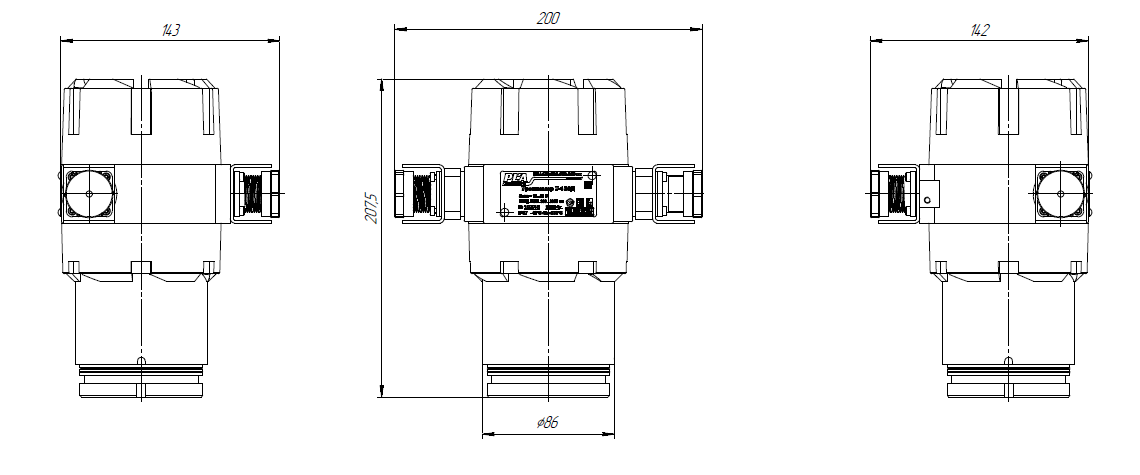

Габаритные размеры датчика, мм |
208х161х142 |
|
Габаритные размеры датчика с опорой , мм |
208х161х437,5 |
|
Масса датчика, кг. не более |
2,4 |
|
Назначенный срок службы, лет, не менее |
10 |
|
Назначенный срок хранения, лет |
4 |
Перспективным методом измерения уровня является радиоволновой метод.
Уровнемеры, принцип измерения которых, основан на зависимости параметров колебаний электромагнитных волн от высоты уровня жидкости называются радиоволновыми (радарными).
Датчик уровнемер У-150 предназначен для бесконтактного автоматического измерения уровня жидких сред, в том числе во взрывоопасной зоне.
Датчик имеет дополнительный выход 4...20 мА для передачи сторонним приборам регистрации и системам контроля. Оптимальный вариант для оперативного подключения.
Может использоваться в системе контроля параметров бурения (СКПБ), системе контроля расхода топлива (ПЛА).
Уровнемер У-150 внесен в государственный реестр средств измерений.
Функциональные возможности:
- Эксплуатация во взрывоопасной зоне в составе комплекса ДЭЛ-150.
Конструктивные особенности:
- Бесконтактное измерение уровня жидкости;
- Наличие аналогового выхода 4-20 мА;

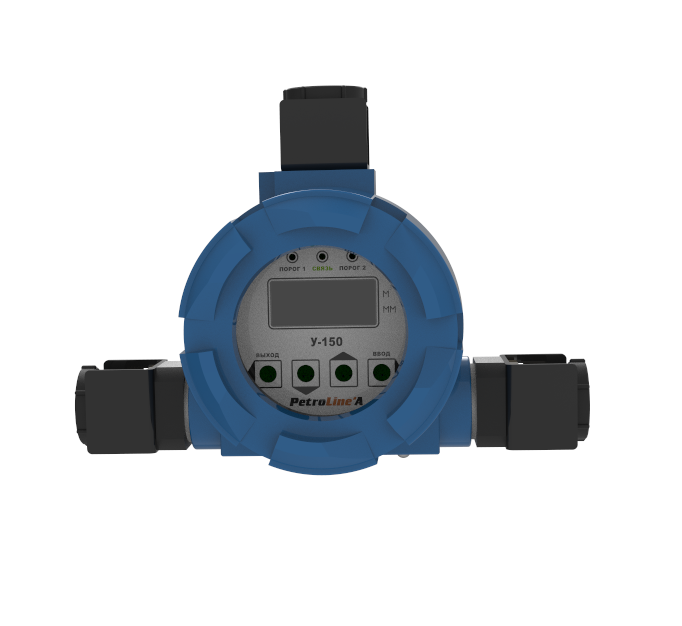

- Наличие дисплея и настроечной клавиатуры из 4-х кнопок;
- Наличие 3-х информационных светодиодов на лицевой панели;

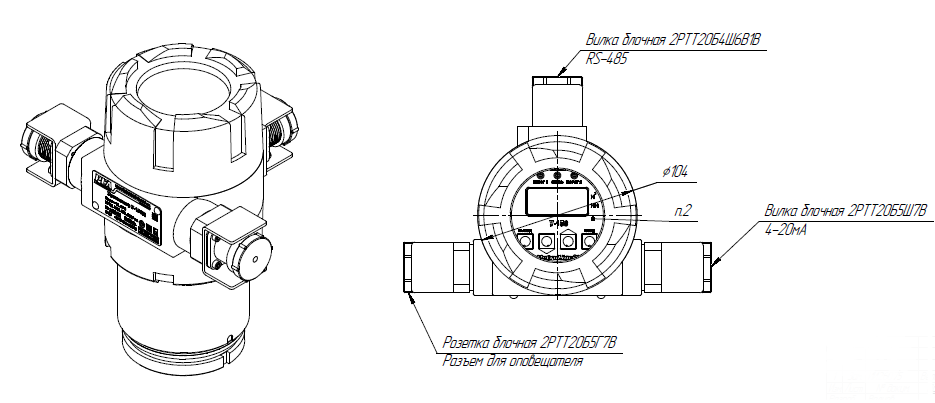

- Наличие двух разъемов для подключение (RS-485; 4-20мА);
- Наличие дополнительного вывода (для сирены и, или сагналов блокировки);
- Минимальные затраты на обслуживание;
- Для удобства в работе поставляется в комплекте с опорой;
- Корпус из высокопрочного конструкционного полимера.
