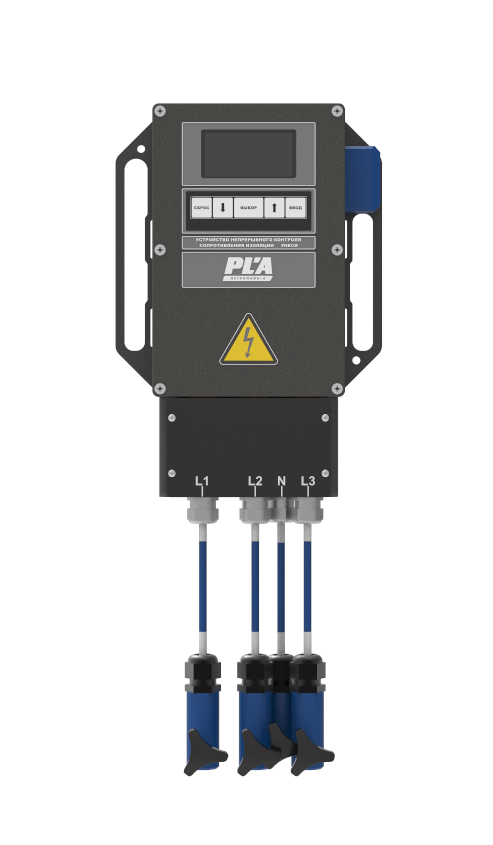

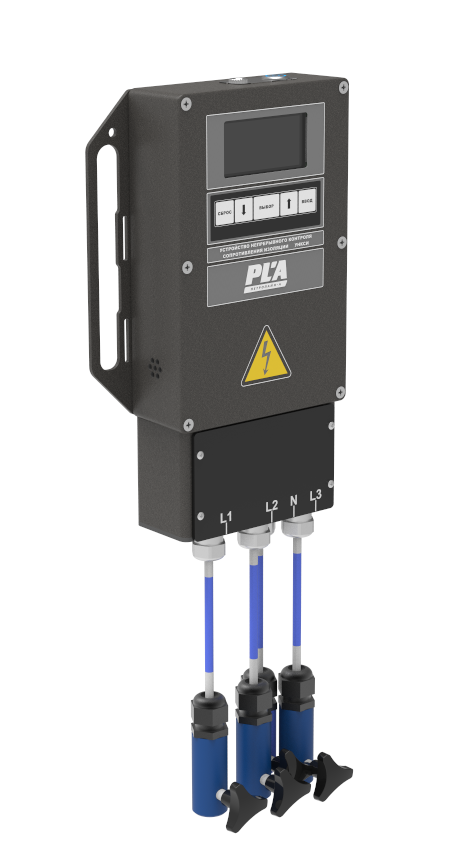

Устройство непрерывного контроля сопротивления изоляции УНКСИ
|
Диапазон измерения сопротивления изоляции, МОм |
1-1000 |
|
Выходное напряжение в измерительной цепи, В |
560 |
|
Тестируемый ток, мА |
0,3 |
|
Ток короткого замыкания, мА |
0,3 |
|
Род тока в измерительной цепи |
постоянный |
|
Напряжение источника питания, В |
7,2 |
|
Тип аккумуляторной батареи |
Li-ion (несъемный) |
|
Время автономной работы при температуре окружающей среды выше -300С, час |
30 |
|
Время до полной зарядки, час |
2,5 |
|
Звуковое давление сигнализации, Дб |
105 |
|
Разъемпитания зарядного устройства, мм |
5,5х2,1 |
|
Температура окружающего воздуха при зарядке аккумулятора, 0С |
0...55 |
|
Радиус устойчивой радиосвязи (прямая видимость), м |
50 |
|
Диапазон рабочей температуры окружающего воздуха, 0С |
-45...+55 |
|
Погрешность при измерении от 500 до 1000 МОм, % |
2 |
УНКСИ предназначено для применения в качестве технологического оборудования при выполнении работ по ремонту скважин и обеспечивает контроль за текущими параметрами питающего кабеля погружного электродвигателя (ПЭД) в процессе выполнения его спуска.
УНКСИ позволяет оперативно регистрировать и своевременно оповещать при нарушении в работе, а именно при повреждении кабеля или коротком замыкании какой либо жилы, так и между собой.
При снижении параметров сопротивленияконтролируемой системы ниже установленного порога производит звуковое оповещение.
При подключении к модулю управления системы ДЭЛ-150 в программе "Контроль бурения и ремонта скважин" начиная с версии 1.07.2043 добавлено отображение данных измерений устройства непрерывного контроля сопротивления изоляции.
Capabilities:
- Wireless configuration;
- Adjustment of the insulation resistance threshold;
- Adjustment of the measurement interval;
- Automatic output voltage releasing;
- Audible alarm;
- Possibility to operate as the standalone device
Design features:
- Quick and easy installation
- Extended operation from the battery
- Wide range of the ambient temperatures.
